JNX系列液壓扭矩扳手

JNX-系列液壓扭矩扳手1、薄型設計，采用高強度鋁鈦合金材料制造;2、卡接式、互換插件，一只動力頭可以配合多種工作頭使用;3、60°*360°的旋轉軟管接頭，適合緊湊場合方便定位;4、扭矩重復精度高達±3%;5、扳手件強度設計充分，整體反作用力臂，無使用空間限制，耐用，可靠;6、工作頭包容設計，可擴展的米制，英制六角插件和套筒;7、有特殊要求的可特殊設計定制。技術參數項目/型號JNX02JNX05

關鍵詞：

拉伸器 | 高壓泵 | 液壓扳手

所屬分類：

產品咨詢：

產品描述

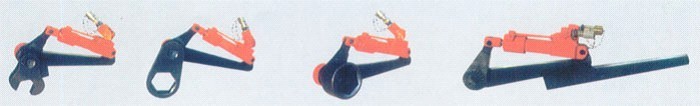

JNX-系列液壓扭矩扳手

1、薄型設計，采用高強度鋁鈦合金材料制造;

2、卡接式、互換插件，一只動力頭可以配合多種工作頭使用;

3、60°*360°的旋轉軟管接頭，適合緊湊場合方便定位;

4、扭矩重復精度高達±3%;

5、扳手件強度設計充分，整體反作用力臂，無使用空間限制，耐用，可靠;

6、工作頭包容設計，可擴展的米制，英制六角插件和套筒;

7、有特殊要求的可特殊設計定制。

技術參數

項目/型號	JNX02	JNX05	JNX10	JNX20	JNX25	JNX40
大扭矩(Nm)	2266	5188	9855	17202	23072	40639
小扭矩(Nm)	227	519	986	1720	2307	4064
螺母對邊范圍(mm>	27-50	27-65	50-90	85-110	95-135	100-155
動力頭型號	Jx02	Jx05	Jx10	Jx20	Jx25	Jx40
工作頭型號	HX02-50	HX05-65	HX10-90	HX20-115	HX25-135	HX40-155
L(mm)	205	251.3	302.5	367	400.5	457.5
L1(mm)	147	188	233	283	308	364
H1(mm)	129	163	191	223	246	282
H2(mm)	100	136	166.5	198	224	265
WKmm)	32	41	53	64	70	84
W2(mm)	50	66	83	99	110	132
R(mm)	41.3	53.8	68.8	85.3	98.8	115.8
	2.2	5	9.6	16.9	22.9	38
